塗料開発
弊社の塗装で得られる効果の一例
| セラミックコート | フッ素コート | |||
|---|---|---|---|---|
| 評価方法 | 判定基準 | 評価方法 | 判定基準 | |
| 膜厚 | 10μ～24μ | 20μ～50μ | ||
| 密着性 | 碁盤目テープ法 | 剥離なし | 碁盤目テープ法 | 剥離なし |
| 銀面光沢 | 光沢計 | ４０以上 | 光沢計 | １０前後 |
| 二次密着性 | 350℃×２時間 加熱後 碁盤目テープ法 | 剥離なし | 260℃ 240時間 加熱後 密着性試験 | 剥離なし |
| 耐食性 | 塩水噴霧試験 24時間 | 異常なし | 塩水噴霧試験 200時間 | 異常なし |
| 耐沸騰水性 | 沸騰水×100時間 | 異常なし | 沸騰水×100時間 | 異常なし |
| 耐熱性 | 350℃ ヒートショック試験 | 剥離なし | 260℃ ヒートショック試験 | 剥離なし |
| 機械的強度（１） | 三菱ユニ鉛筆 ８H | キズなし | 三菱ユニ鉛筆 H | キズなし |
| 機械的強度（２） | ナイロンたわしで 5000回こする | 素地露出なきこと | ナイロンたわしで 5000回こする | 素地露出なきこと |
| 耐薬品性 | 洗剤等に浸漬し 碁盤目テープ法 | 剥離なきこと | 洗剤等に浸漬し 碁盤目テープ法 | 剥離なきこと |
| お手入れ性 | ソースや砂糖など垂らし加熱 ナイロンたわしで焦げ付き除去 | 汚れが落ちる | 醤油や砂糖を垂らし加熱後 たわしで除去 | 汚れが落ちる |
製造工程

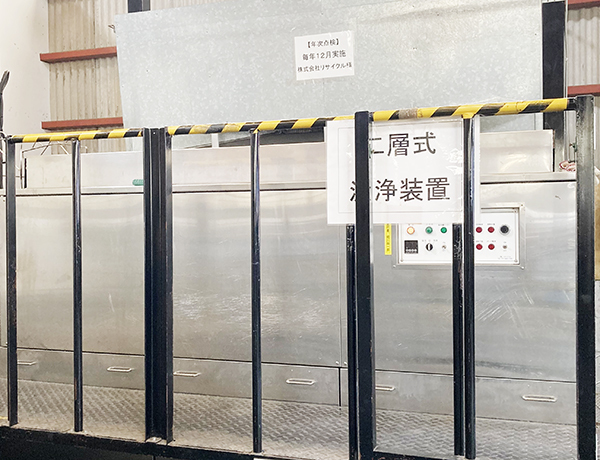

洗浄
金属でつくられた生地を洗浄します。

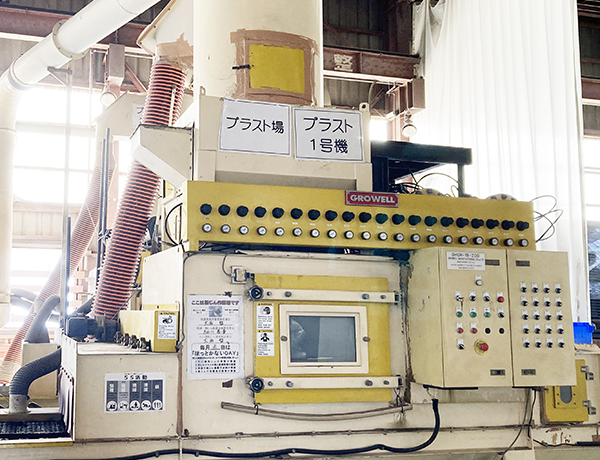

ブラスト
粒子状の研磨材を生地に当てて、表面を粗し、生地と塗料の密着を高めます。

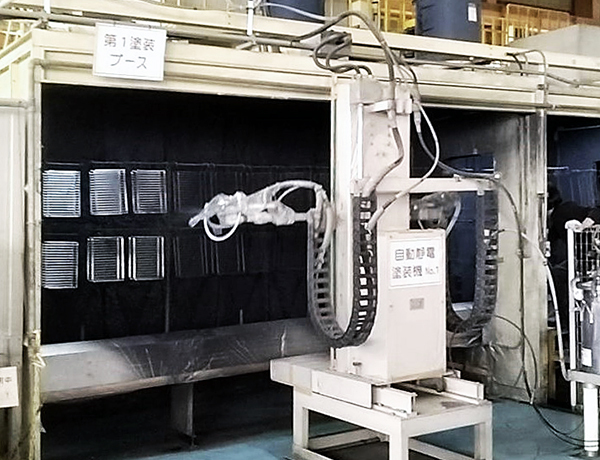

塗装
ノズルから自動噴霧するとともに、塗料が載りにくい場所は手動で噴霧します。

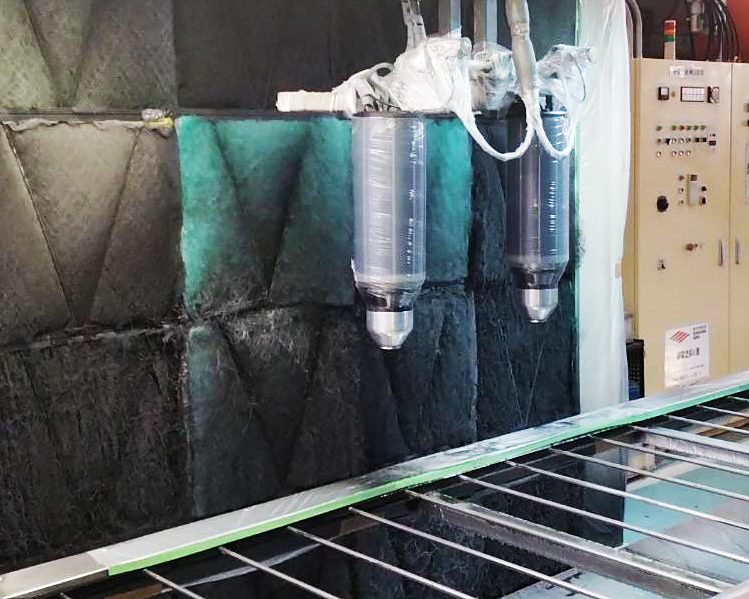

生地の形状によりベル型噴霧装置を使う場合もあります。
検査
全数検査

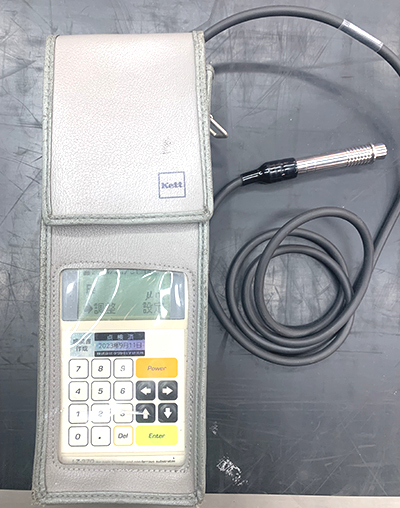

膜厚計

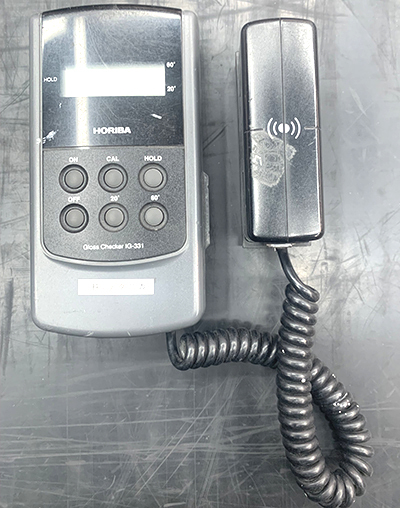

光沢計

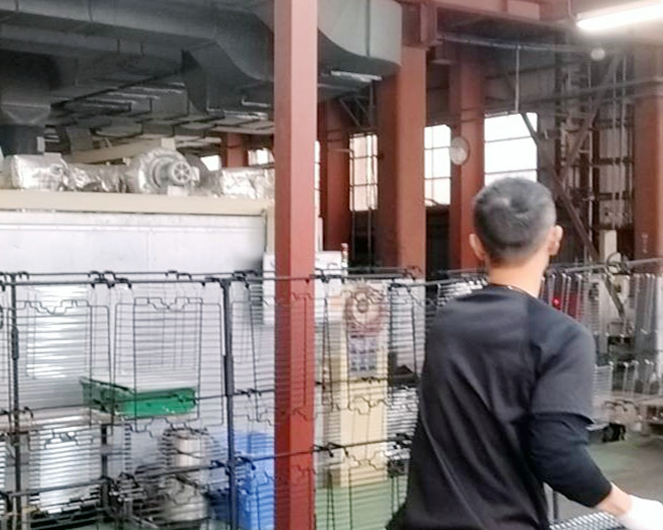

全数目視検査 および 必要に応じて、膜厚測定や光沢度測定をおこないます。
